一、產品介紹

WS485土壤水分傳感器是一款高精度、高靈敏度的測量土壤水分的傳感器。通過測量土壤的介電常數，能直接穩定地反映各種土壤的真實水分含量。FT-WS485土壤水分傳感器可測量土壤水分的體積百分比，是符合目前國際標準的土壤水分測量方法。適用于土壤墑情監測、科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、污水處理、糧食倉儲、溫室控制、精細農業等，同時在水利、氣象及各種顆粒物含水量的測量。

二、產品特點：

·測量精度高，響應速度快、互換性好。

·電極采用特殊處理的合金材料，可承受較強的外力沖擊，不易損壞。

·完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。

·測量精度高，性能可靠，受土壤含鹽量影響較小，可適用于各種土質。

·完善的保護電路與多種信號輸出接口可選。

三、傳感器接線

型號 接線圖 電壓輸 出型 紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 溫度信號 棕色(O2): 水分信號 電流輸 出型 紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 溫度信號 棕色(O2): 水分信號 RS485接 口型 Modbus 協議 紅色(V+): 電源正 黑色(G): 電源地 黃色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T- 綠色(SET): 接 V+(電源正)時上電啟動模塊進入“設置模式”。不連接或者接 G(電源地)時上電 啟動進入“運行模式”。

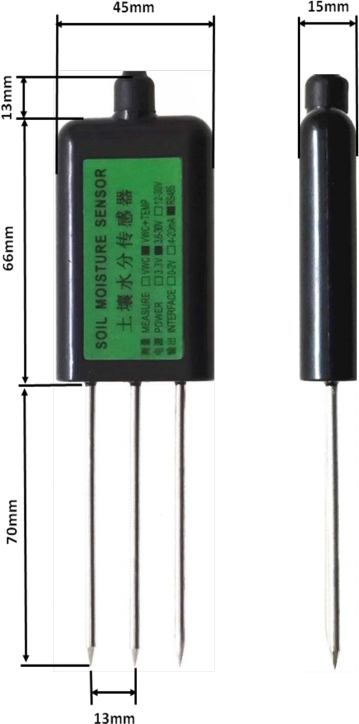

4.1外型尺寸
