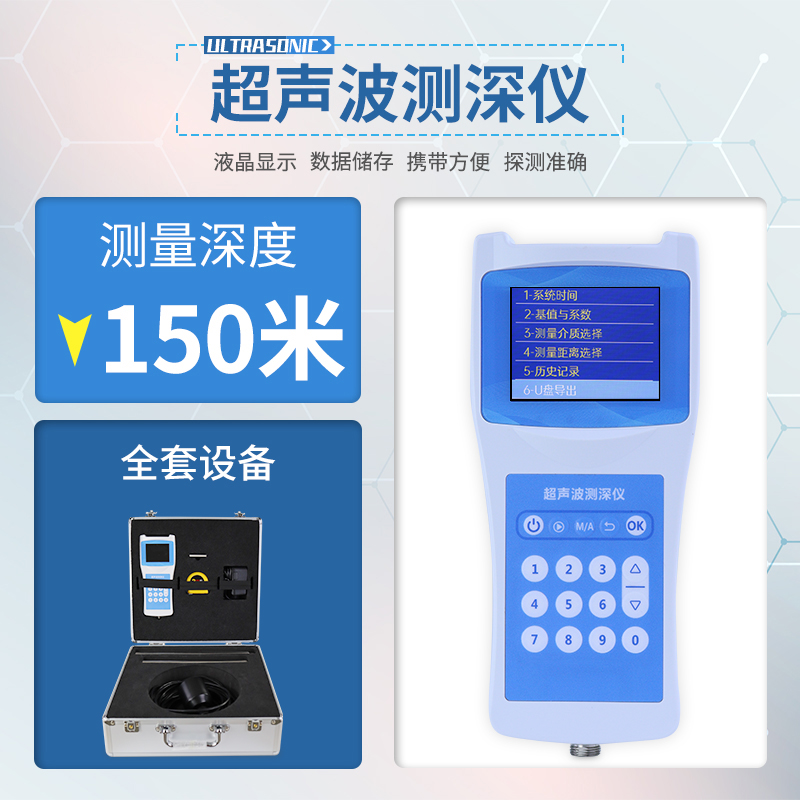

超聲波測深儀是一種利用超聲波反射原理測量水深的儀器，廣泛應用于多個領域。

【SJ-CS150】【超聲波測深儀生產廠家，環境監測設備供應商，選山東水境，品質有保障！】

一、工作原理

超聲波測深儀通過超聲波換能器向水中發射超聲波信號，當信號遇到水底或其他障礙物時，會產生反射波，被換能器接收。儀器根據超聲波發出與接收之間的時間差，以及超聲波在水中的傳播速度（一般為已知常數），計算出水深。

二、系統組成

1. 超聲波換能器：用于發射和接收超聲波信號。

2. 測控裝置：控制儀器的發射、接收，并對接收數據進行分析處理。

3. 其他組件：一些高端設備還配備便攜式機箱、微型打印機、支架、信號電纜及上位機軟件等。

三、技術特點

1. 中，小型船舷外（內）安裝，電纜線10米；

2. 靜態定點測量；

3. 自穩定測量技術與快速跟蹤技術，實時反應真實測量結果；

4. 內置看門狗電路，保證長時間運行可靠、穩定；

5. 大容量存儲，采用U盤導出數據；

6. 高精度時鐘，年誤差3PPM；

7. FAT32文件系統自動導出存儲為CSV格式文件；

8. 采用高亮屏顯示，野外測量數據顯示更加清晰；

四、安裝與維護

1. 安裝步驟

（1）檢查設備：確保設備和附件（如主機、測量桿、電纜、電池等）齊全無損。

（2）選擇位置：選擇水深平緩、無障礙物且方便操作的地方安裝，避免在水流湍急或水深變化大的區域安裝。

（3）固定設備：將主機固定在測量桿或安裝平臺上，確保穩固可靠。

（4）連接電纜：將電纜的一端連接到主機接口，另一端連接到電池或電力設備，注意防水和接口牢固。

（5）調試設備：打開電源，觀察顯示屏是否正常，進行簡單測試以驗證設備準確性。

2. 維護注意事項

（1）防水防潮：確保設備防水性能良好，避免水滲入設備內部。

（2）保護電纜：避免電纜受到過度拉伸、彎曲或壓扁等損傷。

（3）定期維護：按照設備說明書或廠家建議進行維護操作，如清潔探頭、校準設備等。

（4）校準設備：定期校準設備，確保測量精度和穩定性。
