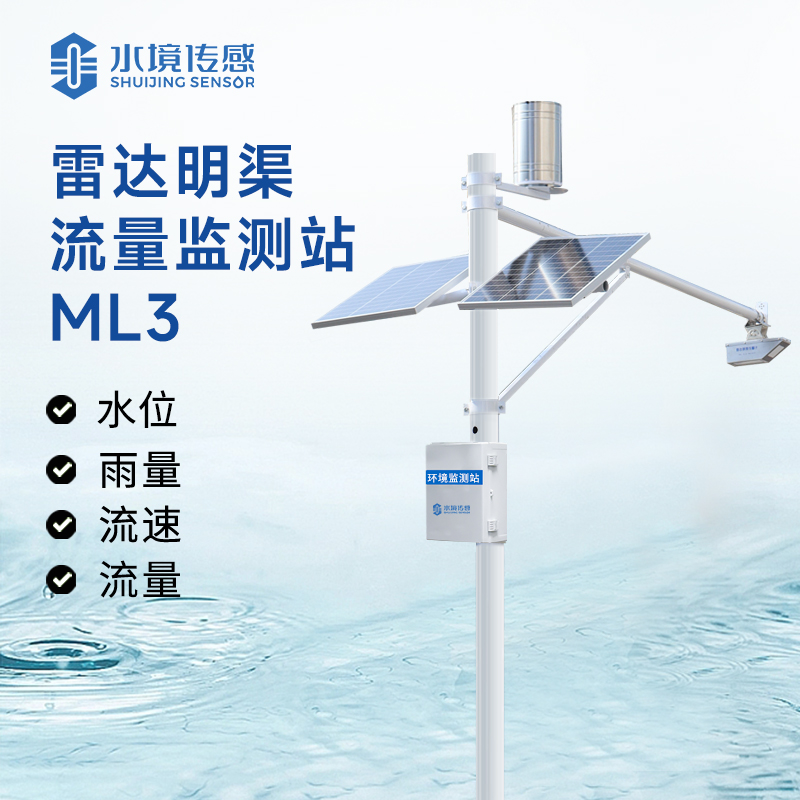

SJ-ML3雷達波定點在線測流是一種全自動流量遙測系統，可以全程監測明渠水流量過程。該測流系統不受溫度、濕度、降雨、水深、渾水、水面漂浮物影響，非常適合灌區、河道等明渠渠道水情下的流量測驗。【SJ-ML3】【雷達明渠流量監測站生產廠家，環境監測設備供應商，選山東水境，品質有保障！】

一、工作原理

雷達表面流速儀是基于脈沖雷達技術原理測量河渠水體表面流速，同時與雷達水位傳感器配合使用，安裝在河道、灌區等明渠渠道的規則型斷面處，計算流量，即：在規則斷面處，測量出水流通過該斷面的速度，同時測量出水體的深度，通過數學幾何原理計算出通過該斷面的水流流量。

二、組成部分

1. 雷達水位表面流速流量三合一

2. 遙測終端機RTU

3. 太陽能供電系統

4. 立桿與支架

5. 避雷接地

三、技術參數

1. 水位測量

測距范圍：0.1-40米

測距精度：±5mm

測距分辨率：1mm

間隔時間：1-5000min

2. 流速測量

測距范圍：0.15～15m/s

測速精度：±2%

速度分辨率：0.01m/s

3. 流量測量

流量=平均流速x過流斷面面積x修正系數

平均流速由流速計采集流體表面流速，并經過模型計算得到

過流斷面面積由水位計測得的水位以及斷面信息算出

4. 雨量監測

測量范圍：雨強0～4mm/min

測量精度：±0.2mm

分辨率：0.2mm

承雨口徑：φ200mm

5. 供電方式：太陽能電池板+蓄電池組合供電

6. 太陽能功率：100W（選配）

7. 蓄電池參數：DC3.7V 10Ah

8. 支架高度：立桿3米橫臂3米

9. 工作環境：-45℃～85℃（不結冰狀態）

四、應用領域

1. 水利工程

監測河流、渠道、水庫的流量，為水資源調配、防洪抗旱提供數據支持。

用于水庫調度，合理安排蓄水和放水，提高水資源利用率。

2. 農業灌溉

監測灌溉渠道的流量，幫助農民合理安排灌溉時間和水量，提高灌溉效率。

3. 城市排水

監測雨水和污水管網的流量，幫助城市管理者及時發現排水不暢，預防城市內澇。

4. 環境監測

間接反映水質狀況，如流量異常變化可能提示上游污染。
